Drehvorrichtung ETS 110

für Magazinniet-Geräte mit Lineargeräteständer

Die eingesetzten Nietgeräte mit Geräteständer sind in einer senkrechten Position fest montiert und erlauben eine Magazinierung lediglich in dieser Position. In den meisten Fällen müssen die Nietgeräte über die Tischkante der Arbeitsplätze gezogen werden, damit eine Zugänglichkeit für die Nietdorne bei der Magazinierung gegeben ist. Diese eingeschänkte Handhabungsmöglichkeit kann jetzt durch eine hierfür entwickelte Drehvorrichtung optimiert werden.


Beschreibung:

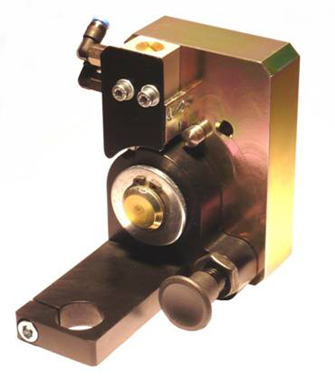

Die entwickelte Drehvorrichtung kann an alle eingesetzten Nietgeräte mit Lineargeräteständer adaptiert werden. Sie ermöglicht dem Bediener das Nietgerät in einer waagerechten Position oberhalb des Arbeitsbereiches direkt zu magazinieren. Ferner erfolgt die Betätigung der Dornklammerung durch einen integrierten Endlagenschalter automatisch. Durch lösen eines Raststiftes kann das Nietgerät aus der senkrechten Position um 90° in eine waagerechte Position gedreht werden.

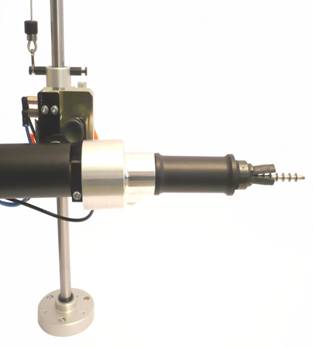

alte Magazinierungsposition und Nietposition

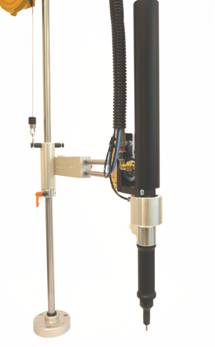

neue Magazinierungsposition

Vorteile

  • einfachere Magazinierung der Nietgeräte durch eine ergonomische Positionierungsmöglichkeit des Nietgerätes durch den Bediener.
  • verbesserte Sicht zum Magazinieren des Nietgerätes
  • automatische Betätigung der Dornklammerung
  • beliebige Geräteständerpositionierung am Arbeitsplatz hinsichtlich der entfallenden Zugänglichkeitsvoraussetzungen bei senkrechter Magazinierung
  • Zeitersparnis in der Magazinierungszeit durch vereinfachte Handhabung
Drehvorrichtung ETS 110,
mit Montageanleitung

Artikel-Nr. K 015 000 002
