Automat Typ RMB 100

P3 Automation leistet mit dem Automat RMB 100 einen weiteren Beitrag zur Senkung der Montagekosten in der Klein- und Mittelserienfertigung. Die stationäre Nietanlage stellt die Verbinder für die Verarbeitung automatisch bereit. Die Handhabung des Nietgerätes entfällt, Ihre Hände bleiben frei und Sie können sich auf Ihr Bauteil konzentrieren.

Der Automat RMB 100 kann in unterschiedlichen Fertigungsumgebungen vielseitig eingesetzt werden. Er kann als Sitz- oder Steharbeitsplatz verwendet werden, aber auch in automatische Fertigungsabläufe integriert werden.

Prinzip

Die Blindniete befinden sich als Schüttgut im Schwingförderer. Von dort aus werden sie über eine Zuführschiene zur Vereinzelung bereitgestellt. Der vereinzelte Niet fällt durch die Übergabeeinheit in das bereitstehende Nietmodul. Das Nietmodul schwenkt in die einstellbare Verarbeitungsposition und mittels Fußauslösung wird der Nietvorgang ausgelöst. Die abgerissenen Nietdorne werden unter der Arbeitsplatte aufgefangen. Nach der Nietung beginnt der vorgegebene Programmablauf automatisch von vorn.

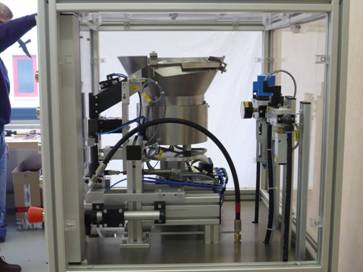

: Oberaufbau des Automaten RMB 100

: Aufbau in dem Untergestell

Einfach umzurüsten

Durch seine modulare Bauweise kann der Automat RMB 100 einfach und ohne Spezialkenntnisse auf andere Niettypen umgerüstet werden, so das er für unterschiedliche Applikationen in der Produktion eingesetzt werden kann. Es werden lediglich die Abstandsleisten der Zuführschiene, Greiferbacken, Vereinzelungsfinger und ggf. die Nietausrüstung gewechselt.

Reduzierung der Montagezeit

Mit dem Einsatz des Automaten RMB 100 können Montagezeiten gegenüber eines herkömmlichen Arbeitsablaufes mit einem Handgerät bis zu 40% gesenkt werden (siehe unten). Betrachtet man allein den Wegfall des Nietvorsteckens, so spart man bei der Verarbeitung von 100.000 Verbindern 55 Montagestunden.

Arbeitsschritte

Handgerät

RMB-100

Bauteil aufnehmen
Gerät aufnehmen
Niet vorstecken
Gerät zuführen
Niet auslösen
Gerät ablegen
Bauteil ablegen

3 Sek.
1 Sek.
2 Sek.
1 Sek.
2 Sek.
1 Sek.
3 Sek.

3 Sek.
entfällt
entfällt
entfällt
2 Sek.
entfällt
3 Sek.

Gesamt

13 Sek.

8 Sek.

Ergonomische Verarbeitungsposition

Der Automat RMB 100 ist mit einer Verstelleinrichtung für die Verarbeitungsposition ausgerüstet. Hierzu kann in einem Schwenkbereich bis 90° die optimale Verarbeitungsposition ausgewählt werden. Die Verstellung erfolgt durch ein Handrad, wobei die Verarbeitungsposition mit einem Wert an der Verstelleinrichtung analog angezeigt wird. Somit können unterschiedliche Positionen schnell und einfach wieder eingestellt werden.

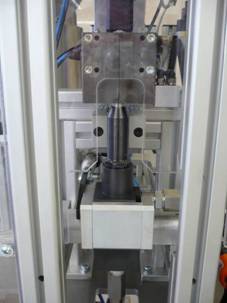

: Nietmodul in Ladeposition

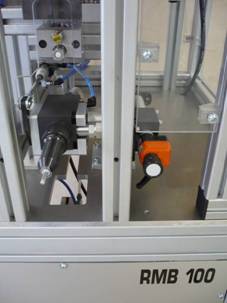

: Nietmodul in Verarbeitungsposition

Vorteile

Automatische Nietbereitstellung	manuelles Nietvorstecken entfällt Hände frei zur Bauteilhandhabung Produktionssteigerung = Kostensenkung

Einfacher, modularer Aufbau	extrem hohe Prozesssicherheit

Kompakte Bauweise	gute Integration in Fertigungslinien

Technische Daten

Taktzeit	2 - 4 Sekunden (je nach Niettyp und Schwenkbereich)

Betriebsdruck	6,0 bar

Pneumatikanschluss	1/4"

Elektroanschluss	220 V, 50 Hz

Luftverbrauch	4 l freie Luft/Nietvorgang

Gewicht	ca. 150 kg

Maße (B x L x H)	750 x 650 x 1.600 mm

Maße (B x L x H)	750 x 650 x 1.600 mm

Aufnahmekapazität	ca. 750 Niete (je nach Niettyp)

Arbeitsbereich	Dornbruch-Blindniete Durchmesser 2,4 - 6.5 mm (die Verarbeitungsmöglichkeit wird im Einzelfall geprüft)

Weitere Vorteile die überzeugen:

Schallschutzverkleidung

Die Schallschutzverkleidung dämpft das Geräusch des Schwingförderers auf 65 dB(A).

Arbeitstisch

Als Komplett-Arbeitsplatz wird der Automat RMB 100 bereits mit einer stabilen Aluminium-Gestellkonstruktion geliefert.

Einsatz in Fertigungslinien

Für den Einsatz in komplexen Montageanlagen oder bei automatischen Montageabläufen kann der Automat RMB 100 mit zusätzlichen Verfahrenskomponenten versehen werden. Die speicherprogrammierbare Steuerung erlaubt eine entsprechende Anpassung.

Mehrfach-Nietung

Das RMB 100 - Prinzip lässt sich auch in Mehrfach-Nietautomaten einsetzen. So werden seine Vorteile noch vielfältiger.
