Dornbruch - Doppelnietmodul MTB 110

Das hydraulische Dornbruch-Doppelnietmodul MTB 110 zeichnet sich durch seine kompakte und robuste Bauform aus. Es wurde für den Einsatz in Nietstationen mit Mehrfachnietung, sowie für vollautomatische Anwendungen konzipiert. Es kann der handelsübliche Dornbruchniet im Durchmesser von 2,4 mm bis 6,5 mm verarbeitet werden.


Vorteile

  • kompakte und robuste Ausführung
  • einfache Integration in Nietstationen und Nietautomaten
  • Realisierung von Nietabständen bis minimum 15

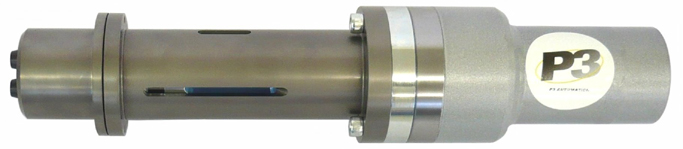

Hier einen Titel für das Bild eingeben. Am besten die Produktbezeichnung

Technische Daten

Systemdruck (hydr.) max. 245 bar
Betriebsdruck (pne.) 6 bar
Kolbenhub max. 25 mm
Masse ca. 20 kg
Hydrauliköl DIN EN ISO 6743-4 HLP68
Ölvolumen Niethub 32 cm3
Ölvolumen Rückhub 49 cm3

Fester Nietabstand min. 15mm
Fester Nietabstand max. 32mm
Festlegung Nietabstand nach Kundenvorgabe



Doppelnietmodul MTB 110

Artikel-Nr. 010 000 018
